固定真空电容器 CKT100-25-87（RN4.660.022）

CKT100-25-87（RN4.660.022）

CKT100-25-87（RN4.660.022）

CKT型固定陶瓷真空电容器

技术特性

代号code

型号Model

电容量Cap

峰值

试验电压

Peak Test

Voltage

高频峰值

工作电压

HF Peak

Working

Voltage

最大

射频电流(13.56MHz)Max. RF Current

最大重量Max. Weight

备注

(pF)

(kV)

(kV)

(A)

(Kg)

4.660.022

CKT100/25/87

100±10%

35

25

87

0.7

CKT-100-0035

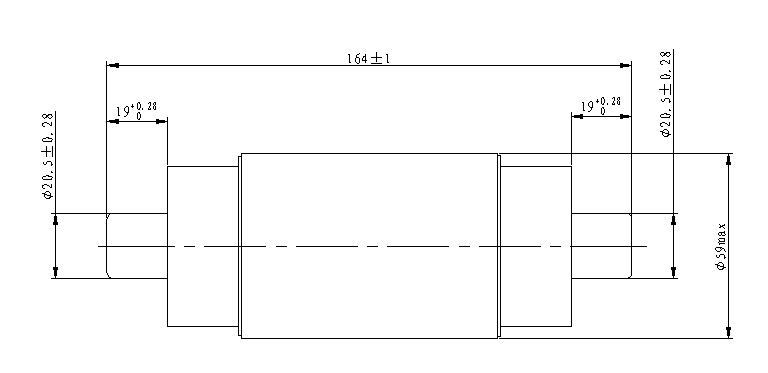

产品外形及安装尺寸图


技术要求：

1．未注公差尺寸均按IT13级；

2．为两端尺寸相同。

产品频率曲线图


资料下载：CKT100-25-87（RN4.660.022）.pdf
